４ウェー　ニュー・ロジックバルブ　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　（2009年2月10日更新）

NO-LEAKAGE NEW -LOGIC VALVE,　SHOCKLESS

■概要
本バルブは長年にわたるノーリーク技術を結集して開発された画期的なノーリーク電磁パイロット４方向切換弁で
従来のスプール方式と全く異なる当社独得の特許構造から多くの長所をもった世界に類のない画期的なバルブです。
Developed by concentration of our no leakage technologies integrated overyears, this epoch-making double solenoid controlled pilot operated 4-Way directional control valve features a lot of merits by our original　patented constructions, quite different from the conventional spool type valves ensuring high pressure, leak-tight and shock-free operation.
　
■特徴　　
1) 当社独自のボールロジック構造のため圧力損失が少なく、バルブの停止中は全ポートからのリークはありません。　
2）作動中でもドレンがなく流量の損失がないので、ポンプ流量を100%有効に活用できます。
3) 復動ポペット機構の採用によりアクチュエータにショックが発生しません。
4) 小型ウェット型ソレノイドを使用しているのでコンパク トです。
5) 最高使用圧力でもロック現象がなく長時間保持が可能です。
6) 本バルブはISO規格に準じた取付寸法のため他社製品との互換性があります
　　（但し，HL4-01-は，ISO規格外です）。
　
　
■Ｆeatures
1) Low pressure drop by our original spherical logic construcions. No fluid leaks from all ports when de-energeized.
2) Output flow from the pump is 100% utilized efficiently due to no loss of flow from the drain.
3) "Shock-free" at the time of changing over by using double poppets.
4) Compact sized and cost-effective.
5) No hydraulic lock is caused at even the maximum operating pressure, ensuring lasting, absolutely leak-tight sealing.
6）Mounting surface dimensions conform to ISO standard which assures the compatibility with other makers' valves.
　

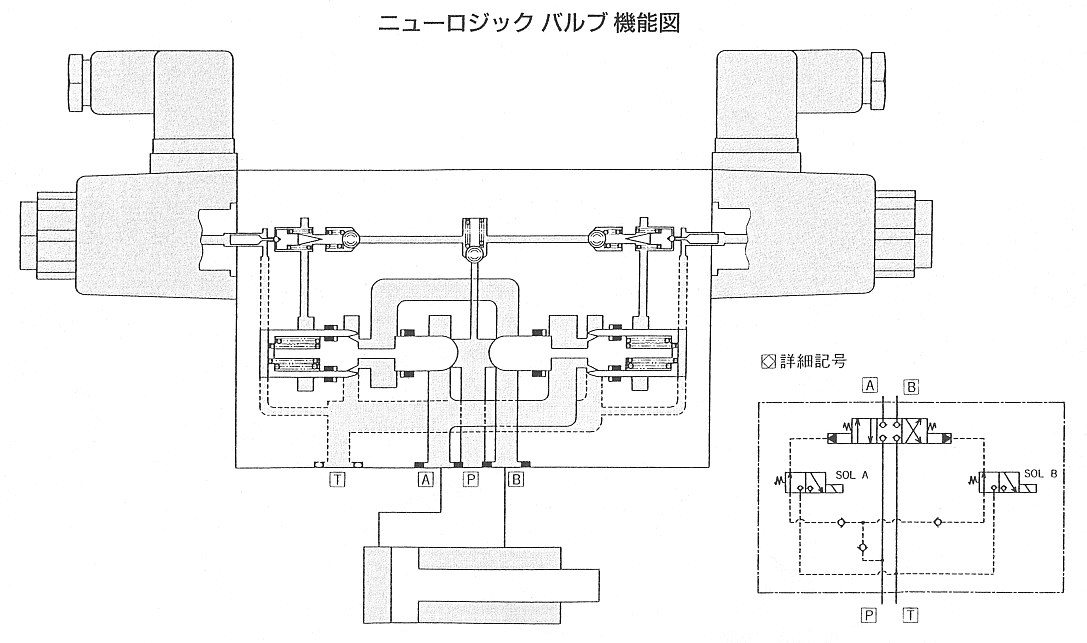

（ニューロジック バルブ 機能図と詳細記号）
　　　　　
　　　　　　　　　　　　

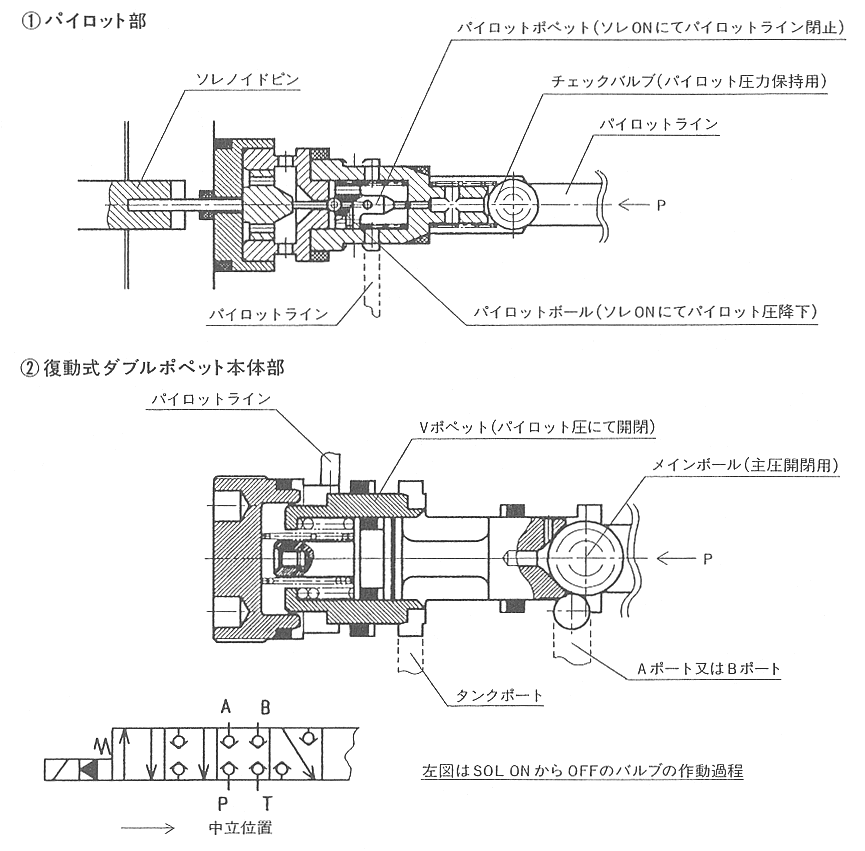

■バルブの特色　（特許機構）
　

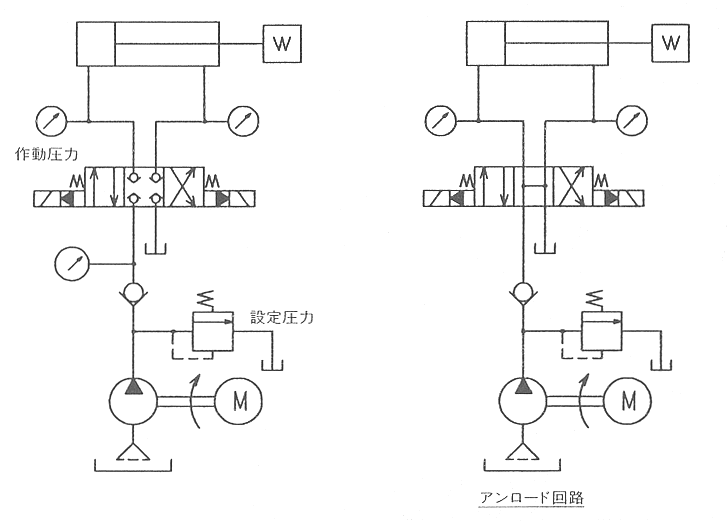

■使用例　（バルブの機能）
　
（注）
アンロード弁を配置する場合は，まず，本バルブのSOL-OFFが完了してから，アンロードしてください．

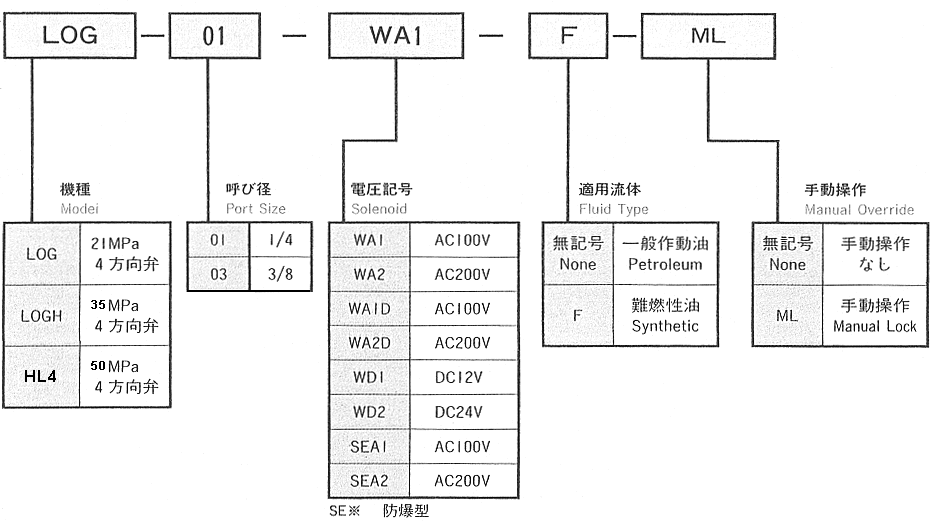

■型式説明　Ordering Information

(注)
35MPa仕様は，LOGH-01-*のみ製作しております．
50MPa仕様は，HL4-01-*のみ製作しております．

LOG-01-のAC系の電圧記号は，LOG-01-WA*となります．
それ以外のAC系の電圧記号は，LOG-03-WA*D, LOGH-01-WA*D, HL4-01-WA*Dとなります．

　　　　　　　　　　　　　　　　　　　　　　
■仕様　Specifications
　　　　 型　式　番　号
　　　　　Model Number		 　 LOG-01
　		 　LOGH-01
　		 　 LOG-03
　　		 　HL4-01
　　　　　呼　び　径
　　　　　 Port Size		 　　01 (1/4)
　		 　 01 (1/4)
　		 　　 03 (3/8)
　		 　01 (1/4)
最大流量(Liter/minute)
Maximum flow rate		 　　　　　　　　　　50
　　　 　		 　　　 100
　		 　　20
　　　　最高圧力（MPa）
　　　　　Max Pressure		 　　　 21
　		 　　 35 　　 21
　		 50
内部パイロット圧力
　　　 (MPa)
　　 Pilot Pressure
　		 最高
Maximum		 　　　 21　
　		 　　 35 　　 21
　		 50
最低
Minimum		 　　　　　　　　　　　　2
　
　　 最高切換頻度(cycle/min)
　　　　　 Cycle Time		 　　　　　　　　　　　 60
　
　　　　漏 洩 量(cc/min)
　　　　　　Leakage		 　　　　　　　　　　　　0
　
　　　　※許容背圧（Mpa）
　　　　　Back Pressure		 　　　　　　　　　　　　3.5
　
　　　　　　　材 質
　　　　　　　Material		 　　　　　　　 FC30
　		 FCD450
 FCD40
　　　　　　 重 量（kg）
　　　　　　　Weight		 　　　5.3
　		 　　　6.8
　		 9.8
　		 9.1

　　　付 属 品
　　　Attachment
　		 　取付ボルト
Mounting Bolts		 　　　　　　　M5X65　4本
　		 M8X85　4本
　		 M6X65　4本
　締付トルク
Tightening Torque		 　　　　　　 6.5〜7.5 Nm
 　　　　　　(0.65〜0.75kgf・m)　		 20〜25 Nm
(2〜2.5kgf・m)　		 20〜25 Nm
(2〜2.5kgf・m)
　　　　　　　　備　　　　考 　　　　　　　　　　　　　　　　ISO規格準拠 ISO規格外

LOG-01-***の電流値は，下記のとおりです．
電圧 バルブ型番 起動電流 保持電流
AC100V LOG-01-WA1 1.37A(50Hz)
1.18A(60Hz)		 0.54A(50Hz)
0.42A(60Hz)
AC200V LOG-01-WA2 0.69A(50Hz)
0.59A(60Hz)		 0.27A(50Hz)
0.21A(60Hz)
DC12V LOG-01-WD1 　　- 2.31A
DC24V LOG-01-WD2 　　- 1.19A
上記以外の電圧（AC110V, AC220V, DC48V, DC100V, DC110V，他）については，お問い合せください．

LOGH-01-***, LOG-03-***の電流値は，下記のとおりです（起動電流は，保持電流と同じです）．
電圧 バルブ型番 保持電流
AC100V LOGH-01-WA1D
LOG-03-WA1D		 0.23A
AC200V LOGH-01-WA2D
LOG-03-WA2D		 0.12V
DC12V LOGH-01-WD1
LOG-03-WD1		 2.31A
DC24V LOGH-01-WD2
LOG-03-WD2		 1.19A


HL4-01-***の電流値は，下記のとおりです（起動電流は，保持電流と同じです）．
電圧 バルブ型番 保持電流
AC100V HL4-01-WA1D 0.48A
AC200V HL4-01-WA2D 0.24V
DC12V HL4-01-WD1 3.47A
DC24V HL4-01-WD2 1.73A



■ソレノイド使用上の注意
　
1) 結線方法

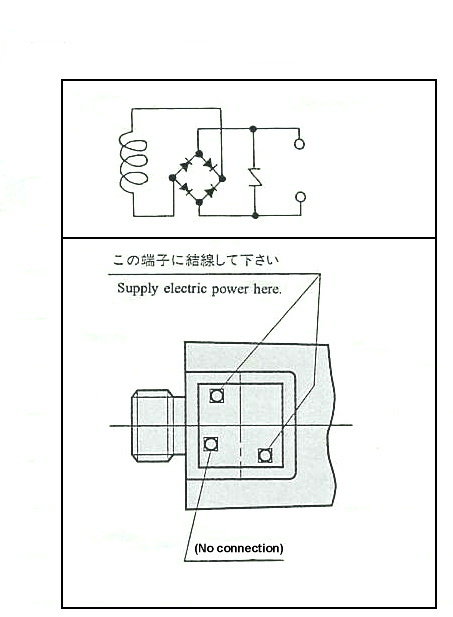

バルブ型番：LOG-01-WA*, LOG-01-WD*, LOGH-01-WD*, LOG-03-WD*, HL4-01-WD*の場合は，下記のとおりです．なお，DCの場合，極性（プラス・マイナス）は，ありません．

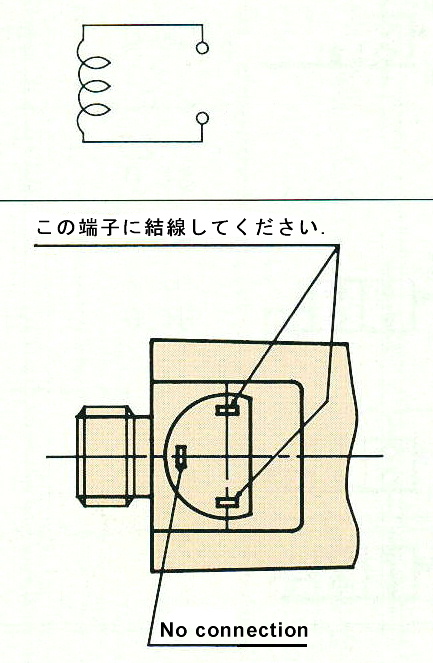

バルブ型番：LOGH-01-WA*D, LOG-03-WA*D, HL4-01-WA*Dの場合は，下記のとおりです．
　　
　
2) コネクタ取出口方向
　 電線取出口の位置はエンドナットを緩めることにより、自由に変えることが出来ます。
3) コネクタ（DINコネクタ）は国際規格ISO4400に適合しています。
4) 特殊電圧の場合は別途ご相談下さい。
5) 使用電圧範囲は定格電圧の±10%で御使用下さい。
6) 長時間励磁する場合は必ず御相談下さい。（オプション記号：　−H（Ｈ種仕様）が必要となる場合があります。
　
■オプション Option
1) 通電表示ランプ付DINコネクタ　（オプション記号：　−Ｌ）
2) 手動ロック装置（下図）　 （オプション記号：　−ML）
　 通電前にはフリーの状態に戻っていることを確認して下さい。
　 ロック方法は右回りでロック、左回りで解除になります。


３）バイトンシール　（オプション記号：　−Ｆ）
リン酸エステル系作動油をご使用の場合は，フッ素系のシールが必要です．
（水−グライコール系作動油，Ｗ／Ｏ乳化系作動油，石油系作動油は，標準品で使用できます．）

（作動油について）
1) ISO VG32 又は46相当の清浄な石油系作動油を粘度20〜400[ｃSｔ]、温度0〜60℃の両条件を満足 させる範囲でご使用ください。
2) 高含水作動液（HWBF）の使用は出来ません。
3) 使用油中の異物混入は弁の正常な作動を妨げますので、使用油を常に清浄に保って下さい。

４）防滴構造　（オプション記号：　“−Ｗ”）
規格名 種類 内容
JIS C 0290
電気機械器具及び配線材料の防水試験通例		 防滴形 鉛直から１５度の範囲で落ちてくる水滴によって有害な影響のないもの．
国際電気規格(IEC) PUBL 144 段階２：　防滴形（２） 同上

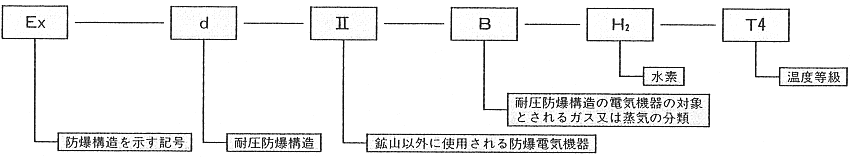

５）耐圧防爆構造　（オプション記号： “-SE＊＊”）


■ソレノイド応答時間 (Response Time)
バルブ型番 電源 ソレノイド励磁 ソレノイド消磁
LOG-01-WA* 交流 0.07〜0.1 [秒] 0.1〜0.2[秒]
LOG-01-WA*D, LOGH-01-WA*D 交流 0.1〜0.3 0.4〜0.7
LOG-01-WD*, LOGH-01-WD*, LOG-03-WD* 直流 0.1〜0.3 0.4〜0.7
耐圧防爆型 LOG(H)-0*-SEA* 交流 0.07〜0.1 0.1〜0.2
耐圧防爆型　LOG(H)-0*-SED* 直流 0.07〜0.1 0.1〜0.2
HL4-01-WA*D 交流 0.09〜0.2 0.3〜0.4
HL4-01-WD* 直流 0.09〜0.2 0.3〜0.5
上記は，ソレノイドの応答時間であって，バルブの切り換え時間は，圧力や流量またはフルード粘度などに左右されます．
